Hur man installerar däckkabelräcke?

AvVionta metallTekniskt team  |  Uppdaterad: 2026  |  Kategori:Branschnyheter

Kabelräckehar blivit ett av de mest eftertraktade räckessystemen för moderna däck, och det är lätt att förstå varför. De rena, horisontella trådlinjerna skapar en nästan osynlig barriär som bevarar siktlinjer till landskap, vattenvyer eller trädgårdsutrymmen. Jämfört med traditionella träspjälkningar eller aluminiumpanelsystem, ger däckkabelräcke en modern estetik som kompletterar både helt nybyggnation och genomtänkta renoveringsprojekt. PåVionta metall, har vi ägnat flera år åt att konstruera kabelräckessystem som är konstruerade för att överträffa bostads- och kommersiella byggnormer samtidigt som de är tillräckligt tillgängliga för en självsäker gör-det-själv-installatör eller en professionell entreprenör för första gången.

Den här guiden är uppbyggd för att hjälpa dig på alla nivåer. Om du är en husägare som tar itu med ett helgprojekt, hittar du tydliga förklaringar av varje koncept. Om du är en entreprenör som vill effektivisera ditt arbetsflöde, kommer de detaljerade specifikationerna, produkttabellerna och professionella tipsen att hjälpa dig att arbeta snabbare och smartare. Läs varje avsnitt innan du hämtar en borr, eftersom stegen i installationen av kabelräcke är beroende av varandra och att hoppa framåt skapar ofta kostsamma omarbeten.

Vad är däckkabelräcke och varför ska du välja det?

Däcks kabelräckeär ett skyddsräckessystem som använder spända kablar av rostfritt stål som är uppträdda horisontellt (eller ibland i vinkel) mellan vertikala stolpar för att bilda fyllningen av en räckesenhet. Istället för balustrar, strejkar eller solida paneler fungerar kablarna som barriären som förhindrar fall samtidigt som luft och ljus släpps igenom fritt. Den strukturella integriteten hos ett kabelräckessystem beror på tre sammankopplade komponenter som fungerar i harmoni: stolparna, kablarna och hårdvarubeslagen som förankrar, gängar och spänner kabeln i varje ände.

Varför blir kabelräcke alltmer förstahandsvalet för kräsna husägare och kommersiella fastighetsutvecklare? Det finns flera övertygande skäl, och att förstå dem hjälper dig att fatta ett välgrundat beslut innan du påbörjar en installation.

Fri utsikt

En av de främsta anledningarna till att folk frågar hur man installerar däckskabelräcke är att de vill bevara utsikten från sitt däck. Oavsett om den utsikten är en bergskedja, en vattenmassa, en välskött trädgård eller helt enkelt en öppen trädgård där barn leker, minskar horisontella kablar visuella störningar till nära noll. Traditionella balustrar skapar däremot ett repetitivt visuellt avbrott med några centimeters mellanrum över hela räckets längd. Kabelräcke tar bort den barriären helt och hållet, och skillnaden i den upplevda öppenheten hos ett däcksutrymme är dramatisk.

Strukturell livslängd och väderbeständighet

Vår fabrik konstruerar varje kabel i våra däcksräckessystem av rostfritt stål av marint kvalitet 316, samma legering som används i saltvattenbåtar och offshore-arkitektur. Detta materialval är medvetet. Kustmiljöer, fuktigt klimat, frys-tiningscykler och UV-intensiv sol påskyndar alla korrosion i mindre metaller. Med 316 rostfritt stål motstår våra kabelräckesprodukter rost, gropbildning och nedbrytning under hela livslängden för den struktur de skyddar. Även i miljöer med hög luftfuktighet och saltstänk bibehåller våra rostfria stålkablar draghållfasthet och ytutseende i årtionden med endast minimalt underhåll.

Kodöverensstämmelse och säkerhet

Varje kabelräckessystem som installeras på ett bostads- eller kommersiellt däck måste följa lokala byggregler, som i USA vanligtvis följer International Residential Code (IRC) eller International Building Code (IBC). Dessa koder styr stolpavstånd, kabelavstånd, toppskenas höjd och det maximala gapet mellan kablarna. Att förstå kodkraven före installation är inte valfritt; det är obligatoriskt. När du väljer enVionta metallkabelräckessystem är våra produkter designade för att uppfylla IRC- och IBC-kraven, inklusive det kritiska kravet att en 4-tums sfär inte kan passera genom någon öppning i fyllningen.

Design Mångsidighet

Varför välja kabelräcke framför glaspaneler eller aluminiumbalkar? Utöver bevarande av vyer passar kabelräcke ihop med nästan alla däckramsmaterial. Den ser lika hemma ut på ett tryckbehandlat trädäck som på kompositdäck eller en kommersiell terrass med stålram. Våra däcksräcksstolpsystem finns i runda och fyrkantiga profiler, och våra topprälsalternativ inkluderar kombinationer av träkåpa som tillför värme och räckeskomfort. Resultatet är ett system som kan utformas minimalistiskt och industriellt eller varmt och naturligt, beroende på vilket stolp- och toppskenamaterial du kopplar ihop med våra kablar och hårdvara.

Långsiktigt kostnadsvärde

När du beräknar den totala ägandekostnaden snarare än bara den initiala installationskostnaden, överträffar kabelräcke konsekvent räcken i trä och sammansatta balustersystem. Träbalkar kräver målning, färgning eller tätning med några års mellanrum och är känsliga för röta och insektsskador. Kompositbalustrar, även om de är lite underhållsfria, kan inte matcha draghållfastheten eller den visuella känsligheten hos kabel av rostfritt stål. Vår kabelräckesutrustning är konstruerad för att hålla hela däckstrukturens livslängd, vilket innebär att du installerar den en gång, spänner den korrekt och inspekterar den med jämna mellanrum snarare än att lackera, byta eller måla om komponenter med några säsonger.

• Minimalt löpande underhåll jämfört med trä- eller kompositfyllningssystem
• Rostfritt stål av marin kvalitet motstår korrosion även i de hårdaste kustklimaten
• Fria siktlinjer som bevarar fastighetens värde och njutning
• Kompatibel med ramsystem av trä, komposit och metall
• Tekniska specifikationer som stöder IRC- och IBC-kodefterlevnad
• En tidlös samtida estetik som kompletterar modern arkitektur
• Anpassningsbara stolphöjder, avstånd och toppskena konfigurationer för att passa alla däcklayouter

Att välja däckkabelräcke är att välja ett system som fungerar hårdare för dig i alla dimensioner: visuellt, strukturellt och ekonomiskt. Beslutet om hur man installerar däckskabelräcke korrekt blir då den kritiska nästa frågan, och det är precis vad resten av den här guiden kommer att besvara i exakta, praktiska detaljer.

Vilka verktyg och material behöver du innan du börjar?

Korrekt förberedelse är grunden för varje framgångsrik installation av kabelräcke. Proffs som har gjort hundratals av dessa installationer rapporterar konsekvent att jobben går smidigt när varje verktyg och material är iscensatt och klart innan det första hålet borras. Att avbryta arbetsflödet för att få en järnaffär att köra för en saknad koppling eller fel borrstorlek leder till misstag, slöseri med tid och frustration. Följande är en fullständig uppdelning av vad du behöver för ett standardkabelräcke för bostäder.

Viktiga verktyg

• Sladdlös borrmaskin med variabel hastighet och kopplingsinställning
• Borrkronor: standardtwistbits i storlekar som matchar din kabeldiameter, och murverk om dina stolpar förankras i betong
• Stegborr eller unibit för rena, gradfria genomgående hål i metallstolpar
• Kabelskärare klassad för tråd av rostfritt stål (standardflygskär skadar kabelsträngarna)
• Momentnyckel eller spänningsmätare kalibrerad för kabelspänningstillämpningar
• Spärrsats med metriska och standarduttag för beslag
• Nivå (både en 4-fots nivå för stolpar och en torpednivå för kabeldragningar)
• Måttband (minst 25 fot) och en kritstreck för att markera stolpplatser
• Penna och märkningstejp
• Skyddsglasögon och arbetshandskar klassade för trådhantering
• Stolphålsgrävare eller borrhammare vid inställning av markmonterade stolpar
• Geringssåg eller cirkelsåg med skärblad för att trimma metallstolpar på höjden
• Gummiklubba för sittstolpslock utan att förstöra finishen
• Kabeldragverktyg eller medföljande för att förspänna långa körningar

Materialchecklista

• Rostfri stålkabel (1x19 eller 7x7 konstruktion, vanligtvis 3/16-tums diameter för bostadsapplikationer)
• Terminaländbeslag: gängade bultändar och sänkbara låsbeslag eller smidda beslag
• Mellanpostenheter (linjestolpar) klassade för ditt stolpavstånd
• Hörnstolpar om ditt däck har riktningsändringar
• Ändstolpar (spännstolpar) för varje ände av en kabeldragning
• Toppskena i ditt valda material (trälock, aluminium eller rostfritt stål)
• Stolpmonteringsbaser: ytmonterade flänsar, fasadmonterade plattor eller kärnmonterad hårdvara
• Lagbultar, strukturella skruvar eller ankarbultar som är lämpliga för ditt rammaterial
• Däckskruvar för fastsättning av toppskena
• Stolpkepsar i matchande finish
• Gänglåsningsmassa för terminalbeslag
• Rengöringslösning av rostfritt stål och mikrofiberdukar för slutlig finish

Vilka är produktspecifikationerna för Vionta metallkabelräckessystem?

Att förstå de exakta specifikationerna för de komponenter du installerar är avgörande för att fatta korrekta inköpsbeslut och utföra en kodkompatibel installation.Vionta metalltillverkar ett komplett sortiment av kabelräckeskomponenter konstruerade för bostadsdäck, kommersiella terrasser, trappor och balkonger. Följande tabeller ger en detaljerad uppdelning av våra kärnproduktspecifikationer.

Specifikationer för kabel av rostfritt stål

Postsystemspecifikationer

Specifikationer för hårdvaruanpassning

Referens för kabelavstånd och kodöverensstämmelse

Dessa specifikationer återspeglar våra fabriksstandardiserade produktionsserier. Anpassade beställningar för större diametrar, utökade höjder, svart pulverlackerad finish eller kommersiella konstruktionsstolpar är tillgängliga med standardledtider. Vår produktlinje kabelräcke är utformad så att varje komponent du beställer frånVionta metallär dimensionellt konsekvent och passformstestad innan den lämnar vår anläggning, vilket reducerar installationsöverraskningar till i princip noll.

Hur planerar du layout och mått för däckkabelräcke?

Ingen fas av en kabelräckesinstallation är viktigare än noggrann planering och layout. Fel som görs i planeringsstadiet försvårar genom varje efterföljande steg, och att korrigera dem efter att stolparna har satts och kablar dras är dyrt och tidskrävande. Det här avsnittet täcker planeringsprocessen i detalj eftersom vår erfarenhet av att stödja tusentals installationer har visat att de flesta installationsproblem kan spåras tillbaka till planeringsgenvägar.

Förstå din däcks omkrets och körriktningar

Börja med att gå hela omkretsen av ditt däck och identifiera varje sektion av räcket som behöver installeras. Skissa en planvy uppifrån av däcket, notera den totala linjära inspelningen av varje rak räcke, platsen för eventuella hörn, platsen för trappsektionen om sådan finns och eventuella hinder som stödpelare eller åtkomstgrindar som kommer att avbryta en kabeldragning.

Kabelräcke fungerar i raka, linjära sträckor. Varje kabeldragning måste avslutas vid en ändstolpe i båda ändar. Om ditt däck är L-format eller U-format, kommer du att ha flera oberoende kabeldragningar med hörnstolpar vid riktningsändringarna. Kablarna från en sträcka vänder inte hörnet; de slutar vid hörnstolpen och en ny kabeldragning börjar på andra sidan hörnet med en egen uppsättning kablar.

Beräkna inläggsplatser

Det maximala tillåtna stolpavståndet för ett kabelräckessystem som använder våra 316 stolpar i rostfritt stål och 3/16-tums kabel är 4 fot på mitten. Maximum är dock inte alltid optimalt. Vid långa kabeldragningar minskar tätare stolpavstånd avböjning av mellanspännvidden vid sidobelastning, vilket är kabelns tendens att trycka utåt när någon lutar sig mot den. För körningar som är längre än 20 fot, överväg att avståndet mellan stolparna är 36 till 42 tum istället för maximalt 48 tum.

För att beräkna postplatser korrekt, följ denna procedur:

• 1Mät den totala längden av varje räckessträcka från insidan av startändstolpen till insidan av slutändstolpen.
• 2Dela den totala längden med ditt valda stolpavstånd (36, 42 eller 48 tum) för att bestämma antalet fack (mellanrum mellan stolparna) som behövs.
• 3Runda uppåt till närmaste hela antal fack om divisionen inte blir jämn. Detta skapar fack som är något kortare än ditt målavstånd, vilket är helt acceptabelt och faktiskt fördelaktigt för kabelspänningshantering.
• 4Markera varje stolps mittpunkt på däckramen med en kritstreck och en penna. Dubbelkolla att det totala avståndet mellan ditt första och sista märke matchar din uppmätta löplängd.
• 5Bekräfta att varje stolpplats faller över en strukturell däcksbjälke eller fälgregel. Stolpbaser måste fästas i solid ram, inte bara trallbrädor.

Beräkna kabelmängder

För ett 36-tums räcke för bostäder med kablar placerade 3 tum från varandra, kommer du att ha 10 kabeldragningar (med bottenkabeln 3 tum ovanför däcksytan). För ett 42-tums räcke ökar kabelantalet till 12 körningar med 3-tums avstånd. För att beräkna kabelmaterial för varje sträcka, multiplicera den linjära längden av räckesdragningen med antalet kablar, och lägg sedan till 2 fot per sträcka för terminalbeslag och fungerande slack. Lägg till ett överskott på 15 procent till din totala summa för återvinning av avfall och fel.

Välja din postmonteringsmetod

Det finns tre primära metoder för att montera kabelräcksstolpar på en däckstruktur, och valet påverkar avsevärt både systemets konstruktion och den färdiga estetiken.

• Ytmonterad med flänsbas: Stolpen står ovanpå trallen, med en bottenplatta i rostfritt stål som släpar direkt in i fälgbalken eller blockerar under. Detta är den vanligaste metoden, enklast att installera och ger ett rent, modernt utseende. Våra ytmonterade flänsar är konstruerade för att installeras med minst fyra 1/2-tums lagbultar i en strukturell ram.
• Fascia-montering: Stolpen monteras på framsidan av fälgbalken eller fasadbrädan, med däcksytan oavbruten. Denna metod kräver genomgående bultar eller tunga strukturella skruvar genom fascian och in i ramen. Det skapar en mycket ren däcksyta men kräver exakt mätning av stolphöjden eftersom det inte finns någon vertikal justering efter montering.
• Core-mount (dold stolpfäste): En stålhylsa eller fäste är inbäddad i däcksramen och stolpen glider över den. Detta ger exceptionell strukturell styrka och en bas med minimalt utseende, men kräver inramning under däckkonstruktion eller en betydande inramningsmodifiering på ett befintligt däck.

PåVionta metall, vår mest populära konfiguration för installation av räcke för bostäder är den ytmonterade flänsen på en fyrkantig 2x2 stolpe, i kombination med en toppskena av trälock. Den här kombinationen ger professionell strukturell integritet, kodefterlevnad och en varm estetik som husägare genomgående tycker är mer inbjudande än en helmetallmontering.

Hur installerar du stolparna för ett kabelräckessystem?

Postinstallation är den strukturella ryggraden i hela ditt kabelräckessystem. Allt som följer, inklusive kabeldragning och spänning, beror på stolpar som är perfekt lodräta, stadigt förankrade och placerade exakt som planerat. Att skynda på efter installationsfasen är den enskilt vanligaste källan till problem med kabelräcke som vårt tekniska supportteam har. Ta dig tid här, kontrollera varje stolpe med en nivå innan du slutför fästen, och fortsätt inte till kabelinstallation förrän varje stolpe är korrekt inställd.

Förbereda däcksramningen för stolpbaser

Innan du ställer in några stolpar, inspektera däckets inramning vid varje stolpplats. Ramen måste vara strukturellt sund, fri från röta och kunna ta emot de eftersläpande bultar eller genomgående bultar som stolpbasen kommer att kräva. Om ditt däck har kompositdäck kan du behöva ta bort en del av trädäcket vid stolpplatsen för att komma åt och bekräfta inramningsvillkoret under. Varje fälgregel eller blockering som visar tecken på försämring måste repareras eller systras med nytt material innan efterinstallationen fortsätter.

För ytmonterade flänsar rekommenderar vår fabrik att du installerar ett behandlat träblock eller konstruktionsstål distans mellan trädäcket och stolpbasen i de fall trädäckets yta inte är jämn. Basflänsen måste sitta plant och plant; att mellanlägga den med ett avsmalnande stycke material för att rymma en ojämn yta är inte acceptabelt eftersom det introducerar en böjspänning i stolpbasanslutningen som inte tas med i schemat för fästelementet.

Märkning och borrning av flänsbulthålen

• 1Placera den ytmonterade basflänsen på den markerade stolpen i mitten på däcket.
• 2Använd flänsen som en mall och markera placeringen av de fyra eftersläpande bulthålen med en penna eller centrumstans.
• 3Ta bort flänsen och förborra pilothålen på varje markerad plats med en bit som är 1/16 tum mindre än skaftet på din lagbult.
• 4Förborrning är inte valfritt. Att slå in släpbultar utan styrhål i fälgreglarna delar träet och minskar anslutningsstyrkan dramatiskt.
• 5Sätt tillbaka flänsen på plats och skruva fast bultarna till fullt djup med en hylsnyckel. Dra inte för hårt vridmoment, vilket kan dela träet eller ta bort gängingreppet.

Sättning och VVS stolparna

Med alla basflänsar installerade vid varje stolpplats längs banan kan du nu ställa in stolparna. Skjut varje stolpe in i eller på dess bas, beroende på om ditt flänssystem använder en hylsanslutning eller en ytplatta. Innan du drar åt post-till-flänsanslutningen, kontrollera lodet i både vinkelrät-mot-skenan och parallell-till-skenan med din torpednivå eller en 4-fots nivå.

Stolpar som är ur lod skapar kaskadproblem. I parallell-till-sken-riktningen resulterar en lutande stolpe i kabelhål som inte är i linje med kabelbanan, vilket skapar friktionspunkter som förhindrar jämn spänning och kan nöta kabeln med tiden. I vinkelrät mot räls riktning skapar en lutande stolpe ett estetiskt uppenbart problem som är svårt att dölja efter installationen.

För att hålla stolparna lodrätt medan anslutningen slutförs, använd en magnetisk torpednivå och ett tillfälligt skyddstejp om du arbetar ensam, eller låt en hjälpare hålla i stolpen medan du kontrollerar och drar åt. För stolpsystem som använder en inställningsskruv eller bultklämningsmetod vid basflänsen, verifiera lodet en sista gång innan du drar åt ställskruvarna helt, eftersom slutlig åtdragning kan förskjuta en stolpe något från dess kontrollerade position.

Borra kabelhål genom linjestolpar

Mellanledningsstolpar måste borras med genomgående hål som kabeln ska passera genom. Hålet måste dimensioneras så att kabeln kan passera fritt samtidigt som den är tillräckligt tät för att en standardkabelledare eller genomföring (ingår i våra hårdvarusatser) sitter tätt och skyddar kabeln från metall-på-metall-nötning.

• För 3/16-tums kabel genom en stolpe av rostfritt stål, använd en 1/4-tums stegbit eller unibit för att borra ett rent, gradfritt hål. 1/16-tums spelet är avsiktligt och rymmer plastgenomföringen som träs in i hålet.
• Hålhöjdslayout: mät och markera varje hålhöjd på den första stolpen, använd sedan en lasernivå eller kritalinje för att överföra alla höjder över alla mellanliggande stolpar samtidigt. Konsekventa hålhöjder över alla stolpar är det som skapar visuellt parallella kabellinjer.
• Borra det nedre hålet först 3 tum ovanför däcksytan, stega sedan upp i 3-tums steg till den översta kabelpositionen, som bör vara minst 3 tum under toppen av stolpen för att lämna utrymme för den översta skenan att sitta ovanför den översta kabeln utan att skapa en öppning större än 4 tum mellan den övre kabeln och botten av den övre skenan.
• Efter att ha borrat alla hål, sätt in en kabelgenomföring av plast eller rostfritt stål i varje hål för att förhindra metall-mot-metall-kontakt mellan kabeln och stolpväggen. Våra genomföringar är försorterade i våra hårdvarusatser för att matcha stolpens väggtjocklek.

Installation av änd- och hörnstolpar

Ändstolpar och hörnstolpar får full kabelspänningsbelastning och måste monteras med ytterligare hårdvaruförstärkning jämfört med mellanstolpar. För ytmonterade ändstolpar i ändarna av kabeldragningar rekommenderar vår fabrik antingen en genomskruvad bottenplatta (inte lagbultar) eller ett knästöd monterat på däcksramen för att absorbera det utåtgående drag som ackumulerad kabelspänning skapar. När alla kablar i en körning är ordentligt spända kan den totala utåtdragningen på varje ändstolpe överstiga 2 000 pund. Din ändstolps anslutning måste vara konstruerad för att hantera den lasten på ett säkert sätt.

Hörnstolpar, som egentligen är ändstolpar för båda kabeldragningarna som möts i hörnet, bär kabelspänningsbelastningar från två vinkelräta riktningar samtidigt. Dessa stolpar kräver genomskruvad anslutning till strukturella ramar i båda riktningarna, och vårt tekniska team rekommenderar en kilplatta av stål på insidan av hörnet som ytterligare förstärkning i kommersiella applikationer.

Hur drar och trär du kabeln genom stolparna?

Med alla stolpar inställda, lodade och borrade är du redo att börja dra den rostfria stålkabeln genom systemet. Denna fas av hur man installerar däckskabelräcke kräver tålamod och metodisk uppmärksamhet på detaljer. Att trä kabel genom flera mellanliggande stolpar samtidigt som du hanterar den tunga spolen är fysiskt krävande och att göra det på rätt sätt skapar en ren, professionell spännfas.

Förbereda kabelspolen

Rostfri stålkabel kommer i lindad form. Innan du rullar upp, lägg hela spolen platt på däcksytan och identifiera den inre änden och den yttre änden av spolen. Mata alltid från spolen genom att rotera själva spolen på däcksytan istället för att dra från mitten, vilket skapar vridning och veck i kabeln. Varje veck eller vridning i en rostfri stålkabel är en permanent skadepunkt som koncentrerar spänningen och kan så småningom leda till strängbrott på den platsen; skadad kabel måste kasseras och bytas ut.

Installation av startterminalen

På ena ändstolpen (startänden) installerar du den fasta ändbeslaget. Detta är vanligtvis en sänkt bultände eller en sänkt terminal (om förtillverkade kabelenheter används). För sänkbara beslag från vår hårdvarusats:

• 1Trä kabeln genom stolphålet från utsidan av ändstolpen inåt.
• 2Skjut den sänkbara kroppen på kabeländen och sätt sedan in den inre konen och kilkomponenterna enligt monteringsinstruktionerna som är specifika för monteringsmodellen.
• 3Dra tillbaka kabeln så att kopplingskroppen sitter mot stolphålet eller genom en ändbeslagsplatta, och dra sedan åt kopplingen för hand. Dra inte åt helt ännu; spänningsfasen kommer att slutföra denna anslutning.
• 4Applicera en liten mängd gänglåsande blandning på passningsgängorna innan den sätts på plats.

Dra kabel genom mellanliggande stolpar

Med startterminalen på plats, rulla upp kabeln över däcksytan mot den bortre ändstolpen, mata den fria änden av kabeln genom varje mellanliggande stolphål i följd. Arbeta en stolpe i taget, mata kabelspetsen genom hålet och dra tillräckligt med slack för att gå vidare till nästa stolpe. Kabeln är tillräckligt styv i 1x19-konstruktion för att trycka igenom hålet om du har en medhjälpare som matar från startänden, men med 7x7-konstruktion är kabeln mer flexibel och lättare att trä.

När du trär varje mellanstolpe, kontrollera att kabeln sitter i genomföringen vid hålet och att den löper rakt och jämnt mellan stolparna. Om en kabel är visuellt upphöjd eller nedtryckt vid en speciell mellanstolpe, borrades hålhöjden vid den stolpen inkonsekvent med de andra; den enda korrigeringen är att borra om hålet på rätt höjd, varför exakt hållayout och borruppriktning är så viktigt i föregående fas.

Installation av spänningsänden

När kabeln har dragits genom alla mellanstolpar och sticker ut genom den bortre ändstolpen, monterar du spännändbeslaget. För en sexkantspännarbeslag innebär detta att man trär kabeln genom spännarkroppen, sätter de interna låskomponenterna på plats och drar tillräckligt med kabelände genom beslaget för att säkerställa att det finns tillräckligt med gängingrepp för spännfasen. Minst 1 tum kabelände som sticker ut utanför de låsta interna komponenterna krävs enligt våra monteringsanvisningar.

I det här skedet ska kabeln sitta löst på plats genom alla stolpar, med startterminalen insnäppt i ena ändstolpen och spänningskopplingen löst monterad vid den andra. Kabeln kommer att vara synligt slapp. Det är korrekt. Spänning är en separat, noggrann operation som beskrivs i nästa avsnitt.

Upprepa hela denna dragningsprocess för varje kabelrad, arbeta från bottenkabeln uppåt. Genom att installera bottenkabeln först kan du använda den som en guide för att bekräfta att efterföljande kablar är i rätt höjd och löper parallellt med varandra.

Hur spänner du däckskabelräcket ordentligt för ett säkert, kodkompatibelt resultat?

Spänning är både det mest tillfredsställande och det mest tekniskt krävande steget för att lära sig att installera däckskabelräcke. När det är gjort på rätt sätt förvandlar det en lös sammansättning av tråd och stolpar till en spänd, professionellt utseende barriär som är säker, visuellt slående och kodkompatibel. När de görs felaktigt böjer överspända kablar ändstolparna inåt, underspända kablar sjunker visuellt och misslyckas med avböjningstest, och ojämn spänning över raderna skapar ett vågigt, oprofessionellt utseende. Att förstå mekaniken och utföra processen metodiskt kommer att ge enastående resultat varje gång.

Förstå korrekt spänning

Byggnormens krav för kabelräckesspänning är att när en koncentrerad belastning på 200 pund appliceras vinkelrätt mot kabelns mittspann, ska kabeln inte avböjas mer än 4 tum från sitt spända läge. Rent praktiskt betyder detta att du bör kunna trycka stadigt på kabeln med tummen i mitten av spännvidden och känna ett stabilt motstånd med endast minimal avböjning (ungefär 1 tums giv vid mittspannet för ett standardavstånd på 4 fot mellan stolparna). En kabel som böjs 3 tum eller mer under hårt tumtryck är underspänd och måste dras åt ytterligare.

Överspänning är också ett allvarligt problem. Överdriven spänning orsakar böjbelastningar på ändstolparna som kan deformera stolpen, dra i basplattans fästen och belasta kabeln över dess nominella arbetsbelastning. Våra fabriksingenjörer rekommenderar att man riktar in sig på en spänd kabel som har cirka 1 tums avböjning i mitten av spann under cirka 50 pund applicerad kraft, vilket korrelerar väl med att uppfylla IRC 200-pund, 4-tums avböjningskrav.

Spänningssekvensen

• 1Börja spänna med den nedre kabeln på löpningen. Bottenkabeln, närmast däcksytan, är den mest synliga och anger den visuella referensen för alla kablar ovanför den.
• 2Använd en insexnyckel eller skiftnyckel på spännarbeslaget vid den bortre ändstolpen, vrid kopplingen medurs (standard högergänga). Varje helt varv drar cirka 1/16 tum av kabeln genom kopplingen och ökar spänningen. Arbeta i steg om 2 till 3 varv, kontrollera sedan avböjningen av mittspann.
• 3Spänn inte en kabel i taget helt till slutliga specifikationer innan du går vidare till nästa. Spänn i stället varje kabel till cirka 50 procent av målet och cykla sedan tillbaka från botten till toppen och lägg till spänningen stegvis. Detta fördelar belastningen på ändstolparna jämnt och förhindrar att stolparna dras ur lodet av koncentrerade dragbelastningar.
• 4Efter att den första 50-procentiga spänningen passerat över alla kablar, låt kablarna slappna av i 10 till 15 minuter. Ny kabel kommer att utsättas för initial sträckning när trådarna sitter under belastning. Detta är normalt och förväntat med både 1x19 och 7x7 konstruktioner.
• 5Efter avslappningsperioden, utför en andra spänningspassering på alla kablar, kontrollera mittspanns deformation på var och en och lägg till spänning efter behov för att uppnå målavböjning.
• 6Kontrollera alla ändstolpar för lod efter slutspänning. Om en stolpe har dragits något ur lodet av kabelspänningen, indikerar detta antingen underkonstruerad stolpmontering eller överspänning. Om stolpen är mer än 1/8 tum utanför lodet, dra tillbaka spänningen något och undersök monteringsanslutningen.
• 7Applicera en sista tätning på startterminalbeslaget vid motsatt ändstolpe för att bekräfta att beslaget sitter ordentligt och låst.

Applicering av trådlåsande förening

När alla kablar är spända, applicera en liten droppe medelstark gänglåsningsmassa (som blå Loctite) på den exponerade gängan på varje spännarbeslag där den sticker ut genom stolpfästet eller fästet. Detta förhindrar att vibrationer och termisk cykling gradvis lossnar spännaren med tiden. Använd inte höghållfast (röd) gänglåsande massa på kabelspännare; du behöver kunna efterspänna kablarna vid den årliga besiktningen utan att förstöra beslaget.

Installation av Top Rail

Med alla kablar vid slutspänning kan du nu installera toppskenan. För en toppskena av träkåpa över stolpar av rostfritt stål, placera träkåpan ovanpå stolparna och fäst med skruvar i rostfritt stål som drivs från undersidan av stolpkåpan genom stolpöverdelen och in i träkåpan. För en toppskena i hel rostfritt stål bör rälsklämmorna eller kanalfästena redan ha placerats på stolparna under stolpinstallationsfasen. Skjut in den övre skenan i klämmorna och säkra enligt clipshårdvaruinstruktionerna.

Den övre skenan måste vara sammanhängande eller sammanfogad med lämpliga skarvförbindningar varhelst ett lopp överstiger längden på den enda övre skenstycket. Stumfogar utan skarvförbindningar är inte acceptabla på en konstruktionshandledare. Vår fabrik levererar specialgjorda skarvkopplingar för våra toppskenas profiler som bibehåller kontinuerlig ytkänsla och strukturell integritet över fogar.

Slutinspektionschecklista

Innan du anser att installationen är slutförd, utför en systematisk slutinspektion med hjälp av denna checklista. Våra däcksräckessystem är byggda för att klara inspektion när de är installerade enligt våra specifikationer, och genom att fylla i denna checklista innan byggnadsinspektören anländer kommer att förhindra misslyckade inspektioner.

• Kontrollera att alla stolpbaser är helt fastsatta med alla specificerade fästelement; inga bultar saknas
• Kontrollera att varje stolpe är lodrät inom 1/8 tum över hela stolphöjden
• Testa kabelavböjning i mitten av varje kabel; maximalt 1 tum under fast tumtryck vid 4 fots spann

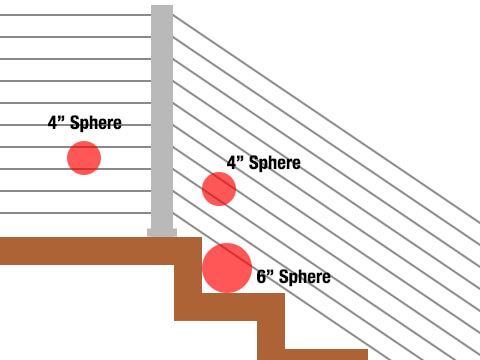

• Försök att passera en 4-tums sfär genom varje kabelöppning i fyllningen; sfär ska inte passera
• Mät den totala räckets höjd från däcksytan till toppen av den översta räcket; måste uppfylla lokala minimihöjdskrav
• Kontrollera bottenkabelns höjd från däcksytan; måste vara max 3 tum för att förhindra att en 4-tums sfär passerar under bottenkabeln
• Kontrollera att alla anslutningsbeslag har gänglåsande blandning
• Applicera ytrengöringsmedel av rostfritt stål på all hårdvara och kabel för att ta bort eventuella fingeroljor och metallspån från installationen
• Trimma eventuell kabelände som sticker ut utanför anslutningsbeslagen i jämnhöjd med anslutningsytan med en kabelavskärare av rostfritt stål; att lämna vassa råa kabeländar är ett säkerhets- och estetiskt problem

Varför är löpande underhåll av ditt kabelräcke viktigt, och hur gör du det?

En av de mest övertygande fördelarna med våra kabelräckessystem är att de kräver dramatiskt mindre underhåll än alternativ i trä eller målad metall. Lågt underhåll betyder dock inte att det inte blir underhåll. Ett korrekt underhållet kabelräckessystem skyddar dess strukturella integritet, behåller sin visuella tilltalande och ger årtionden av säker och pålitlig service. Att förstå underhållskraven före installation hjälper till att ställa realistiska förväntningar på ägande och skyddar din investering i enVionta metallsystem.

Årligt inspektionsprotokoll

Varje kabelräckessystem bör genomgå en formell inspektion minst en gång per år, helst i början av den varma säsongen innan däcket blir tungt brukat. Under denna årliga inspektion, undersök följande:

• Kabelspänning: tryck hårt på varje kabel i mitten av spännvidden och bekräfta att avböjningen fortfarande är inom 1 tum. Om kablar har lossnat under vintern (vilket är vanligt när däckstrukturen sätter sig och kabeln upplever termisk cykling), spänn varje kabel tillbaka till specifikationen med hjälp av sexkantspännarbeslagen.
• Anslutningsbeslag: kontrollera att alla sänkfria beslag förblir helt inkopplade och att gänglåsningsmassan inte har gått sönder. En beslag som har backat ens ett helt varv minskar avsevärt hållfastheten.
• Stolpebasanslutningar: kontrollera alla eftersläpande bultar eller genomgående bultanslutningar vid varje stolpbas. Däcksrörelser och träsättning kan göra att fästelementen lossnar med tiden, särskilt under de första två till tre åren efter installationen.
• Kabelytans skick: undersök kabeln för tecken på rostfläckar, vilket tyder på ytförorening snarare än korrosion av själva 316 rostfria stålet. Ytrostfläckar på en 316 SS-kabel härrör från förorenande järnpartiklar, vanligtvis från elverktyg som används i närheten, inte från korrosion av själva kabellegeringen.
• Stolpelod: kontrollera igen att alla stolpar ligger inom 1/8 tum från lod. Gradvis lutning av stolpen indikerar antingen en basanslutning som har lossnat eller däckets ramrörelse; undersök och korrigera grundorsaken innan du spänner kablarna igen.

Rengöring och Ytvård

Det rostfria 316 stålet i våra kabelräckesprodukter utvecklar ett naturligt passivt oxidskikt som motstår korrosion. För att bibehålla detta skydd och hålla ytan snyggare, rengör kablarna och hårdvaran två till fyra gånger per år beroende på din miljö:

• Torka av alla kablar och hårdvara med en mikrofiberduk fuktad med ett speciellt rengöringsmedel för rostfritt stål eller en utspädd lösning av mild diskmedel och vatten.
• Torka alltid i riktning mot kabeldragningen och metallfibrerna, inte tvärs över den. Att torka över fibrerna med ett slipande material skapar synliga repmärken.
• Skölj med rent vatten efter rengöring och torka med en ren trasa.
• I kustnära miljöer med kraftig saltexponering, rengör varje månad under högsäsong och applicera ett lätt lager av rostfritt stål skyddsspray efter varje rengöring.
• Använd aldrig stålull, kloridhaltiga rengöringsmedel eller slipkuddar på rostfria kabelräcksytor.

Långsiktig komponentbedömning

Den 316 rostfria stålkabeln som används i våra system har en nominell livslängd som överstiger livslängden för de flesta däckstrukturer för bostäder när de underhålls på rätt sätt. Däremot kan hårdvarubeslag, toppskena trälock och stolpmonterade fästelement nå slutet av sin livslängd innan själva kabeln. Vid 10-årsmärket, utför en mer detaljerad inspektion av alla gängade hårdvarukomponenter, kontrollera gängslitage eller korrosionsgropar i monteringskroppar. Ersättningsbeslag från vår fabrik finns tillgängliga och bakåtkompatibla med alla tidigare installerade stolpar och kablar, vilket innebär att en långsiktig systemuppdatering inte kräver att hela installationen byts ut.

Slutsats: Bygga ett däcksräcke som håller hela livet

Att installera däckskabelräcke är ett projekt som belönar noggrann planering, kvalitetsmaterial och metodiskt utförande. Från den första layouten och efterinstallationen till kabeldragning, spänning och den slutliga inspektionen, bygger varje steg på det före det. När det görs på rätt sätt blir resultatet ett räckessystem som samtidigt är säkert, visuellt exceptionellt, kodkompatibelt och tillräckligt hållbart för att fungera under hela däcksstrukturen som det skyddar.

Genom hela den här guiden har du sett hur varje komponent i våra system ärVionta metallär konstruerad för att fungera tillsammans: 316-kabeln av rostfritt stål av marin kvalitet, de exakt dimensionerade fyrkantiga och runda stolpprofilerna, den sänkbara och smidda terminalen samt ytmonterings- och fasadmonterade bassystem. Vår fabrik designar dessa komponenter som ett system, inte som enskilda delar, vilket är anledningen till att de installeras snabbare, spänningar mer konsekvent och presterar bättre på lång sikt än sammansättningar byggda av komponenter från flera leverantörer.

Oavsett om du är en husägare som tar på dig ett helgprojekt eller en professionell entreprenör som bygger flera däck per vecka, är vårt tekniska supportteam tillgängligt för att hjälpa dig att specificera rätt komponenter för din specifika däcksgeometri, bekräfta kodefterlevnad för din jurisdiktion och felsöka eventuella installationsproblem du stöter på. Vi står bakom varje komponent vi tillverkar med direkt fabriksstöd, och vi mäter vår framgång inte på försäljningen utan på kvaliteten på den installation som våra produkter möjliggör.

Hur ser ett bra kabelräcke ut när alla dessa steg går ihop? Det ser ut som att rena horisontella linjer försvinner till en perfekt vy. Det ser ut som ett räcke som klarar varje inspektion första gången. Det ser ut som en kortlek som din familj kommer att ha glädje av i 30 år utan en enda komponentfel. Det är den standard som vår fabrik håller varje produkt till, och det är det resultat som varje installatör som följer denna guide bör förvänta sig att uppnå.
