Kabelhandledare

Kabelhandledare vs kabelräcken: Förstå skillnaden

De två termerna är relaterade men beskriver olika produkter med olika funktioner och kodkrav.

När man anger kabelräcke för en trappa är kravet på greppbarhet på den övre skenan inte förhandlingsbart enligt de flesta bostads- och kommersiella koder. Vionta Metal designar ledstänger med detta överensstämmelsekrav som utgångspunkt.

Vad är en kabelhandledare?

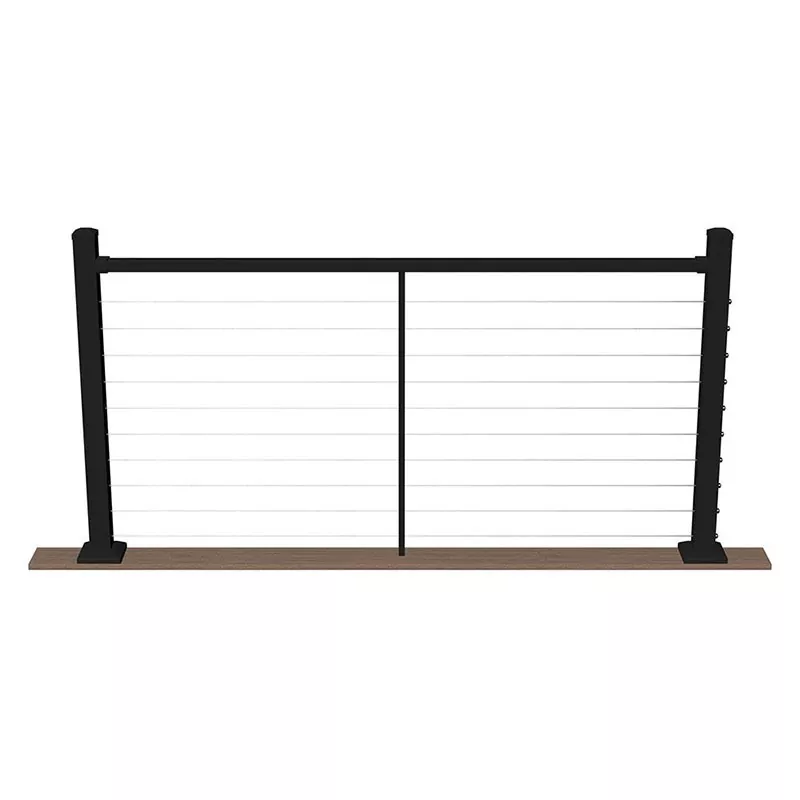

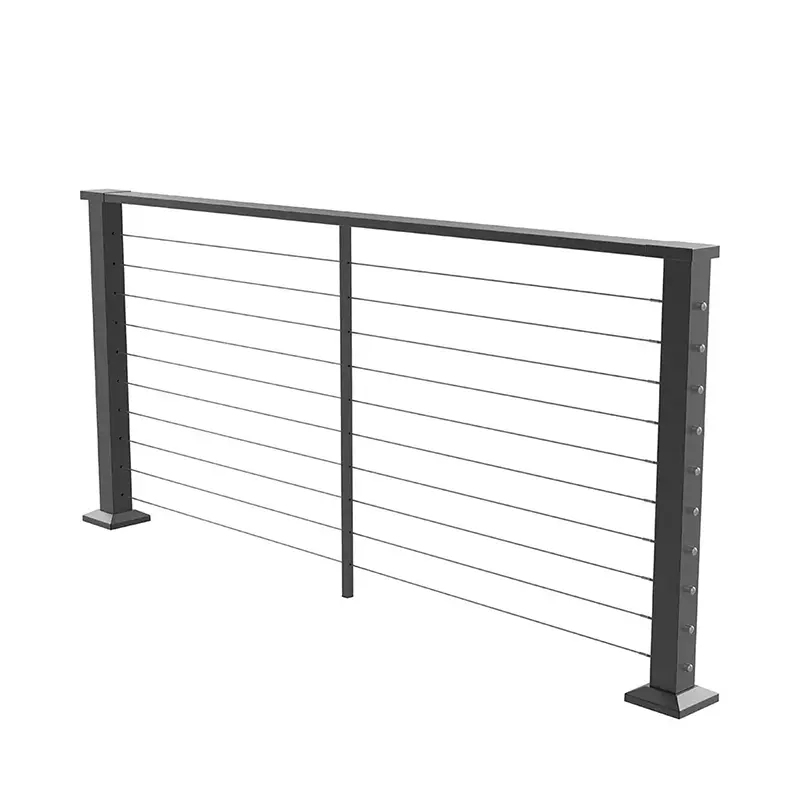

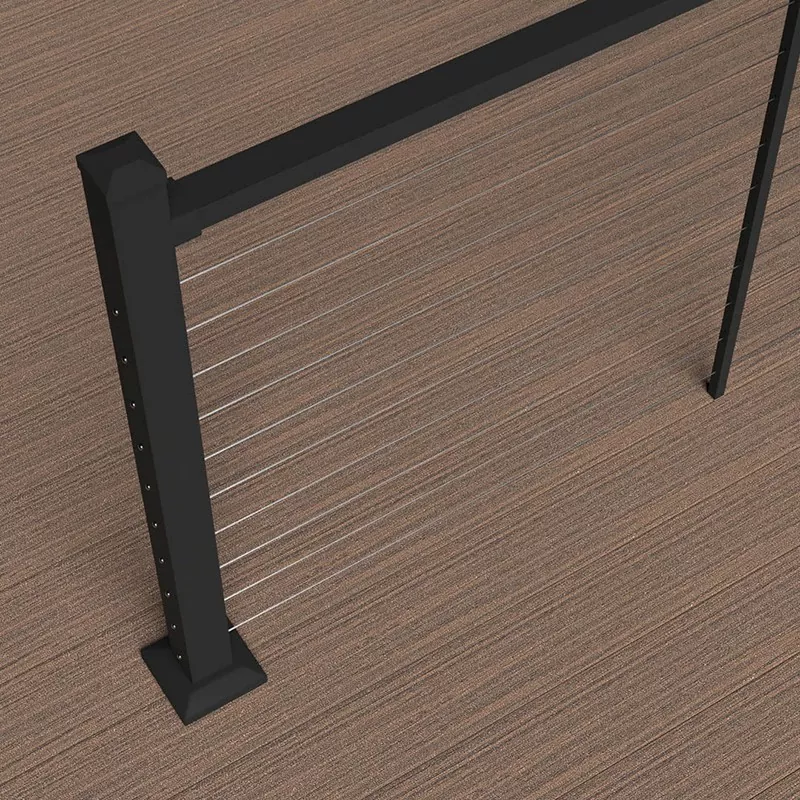

En kabelhandledare är en räckesenhet där horisontella rostfria kabeldragningar tillhandahåller fyllningen mellan strukturella stolpar, med en kontinuerlig greppbar toppskena som löper ovanför dem. Kabelinfyllningen ersätter traditionella solida balustrar eller paneler, och bevarar siktlinjerna samtidigt som den uppfyller de strukturella säkerhetskraven för ett kodkompatibelt skydds- eller ledstångssystem.

Den övre skenan är det definierande elementet. Den måste vara kontinuerlig, på rätt höjd, och ge ett greppbart tvärsnitt som gör att användarna kan behålla kontakten när de går över trappor eller ramper. Vionta Metal levererar toppskenor i runda rostfria stålrör (den vanligaste specifikationen) och träförsedd kanal (för applikationer där en varmare greppyta krävs).

Materialalternativ

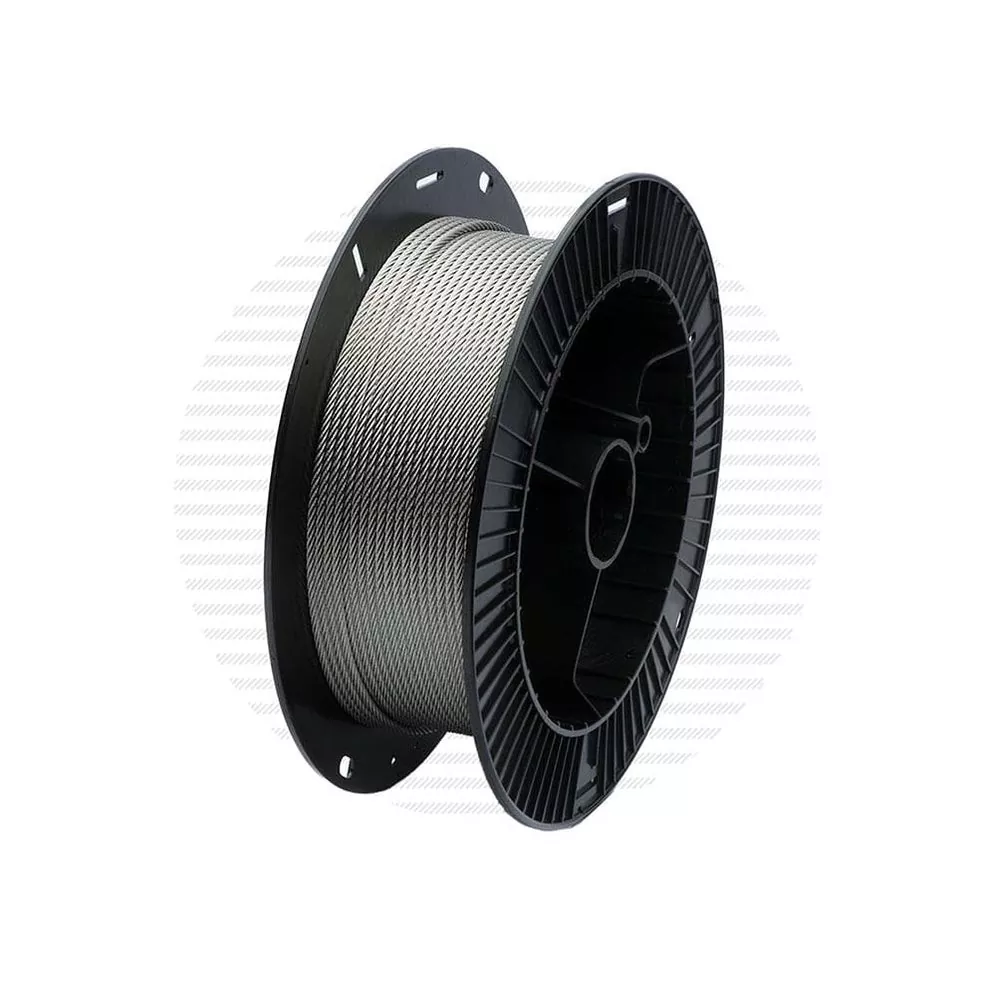

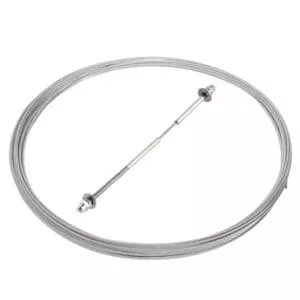

Alla kablar, stolpar och beslag levereras i 304 eller 316 rostfritt stål. Lämplig kvalitet beror på installationsmiljön:

Ange samma kvalitet för kabel, stolpar, beslag och översta skenrör för att undvika galvanisk korrosion mellan olika metaller.

Tekniska specifikationer

KodöverensstämmelseHänvisning

Ledstångssystem med kabel används i projekt inom flera regelverk. Följande gäller specifikt för ledstångskrav (ej skydds-/räckesbestämmelser):

Vionta Metals toppskena med runda rör av standardtyp (Ø 42,4 mm) faller inom det greppbara området för IRC, IBC, AS 1428.1 och NBC krav. Produktdimensionella data och materialcertifikat finns tillgängliga på begäran för att stödja inlämnande av efterlevnad.

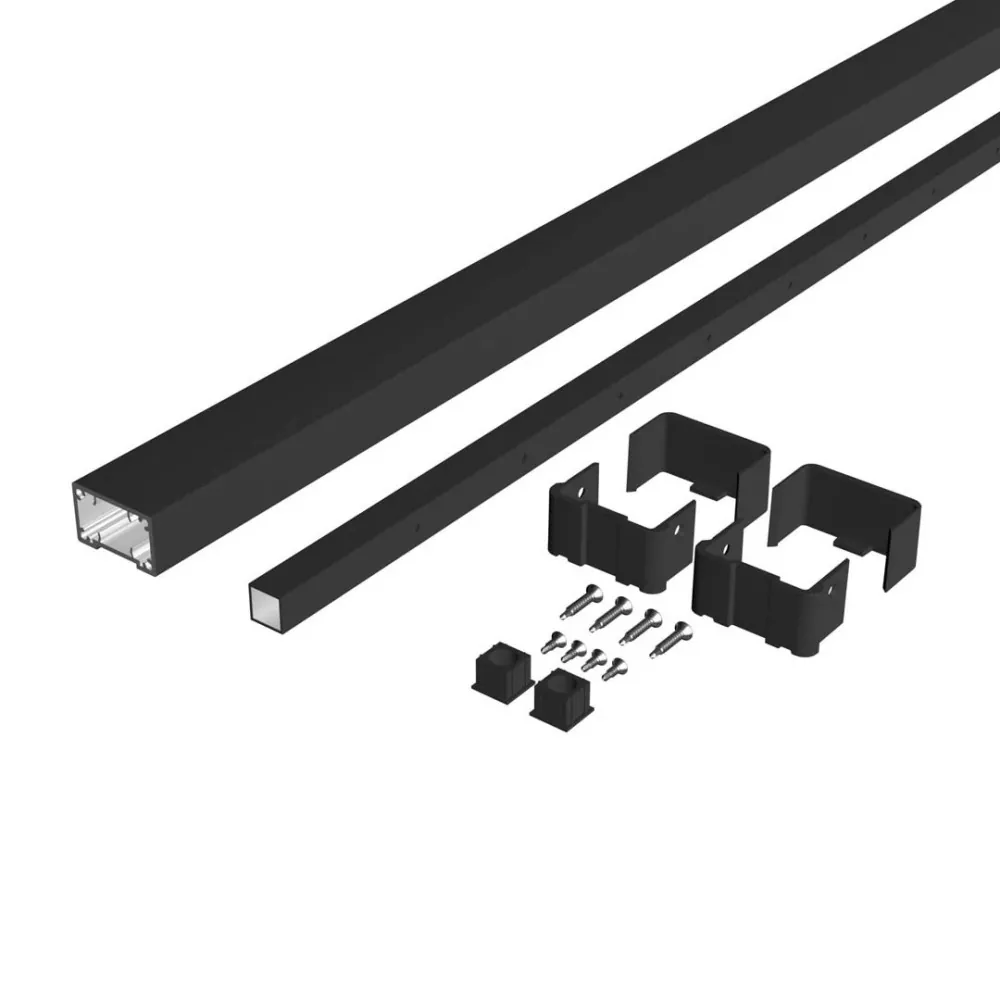

Systemkomponenter

Applikationsscenarier

Kabelräckessystem specificeras där en kodkompatibel greppbar ledstång krävs tillsammans med en öppen kabelfyllning. Vanliga applikationer inkluderar:

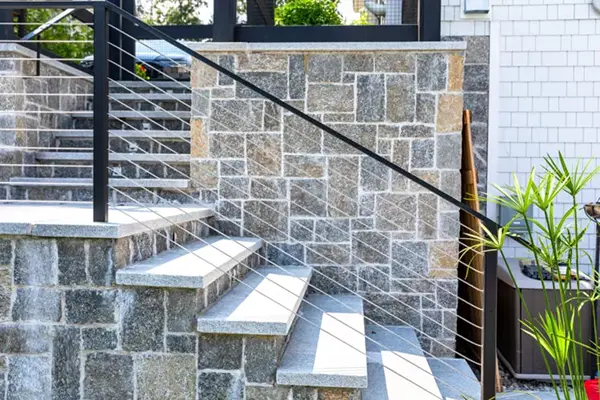

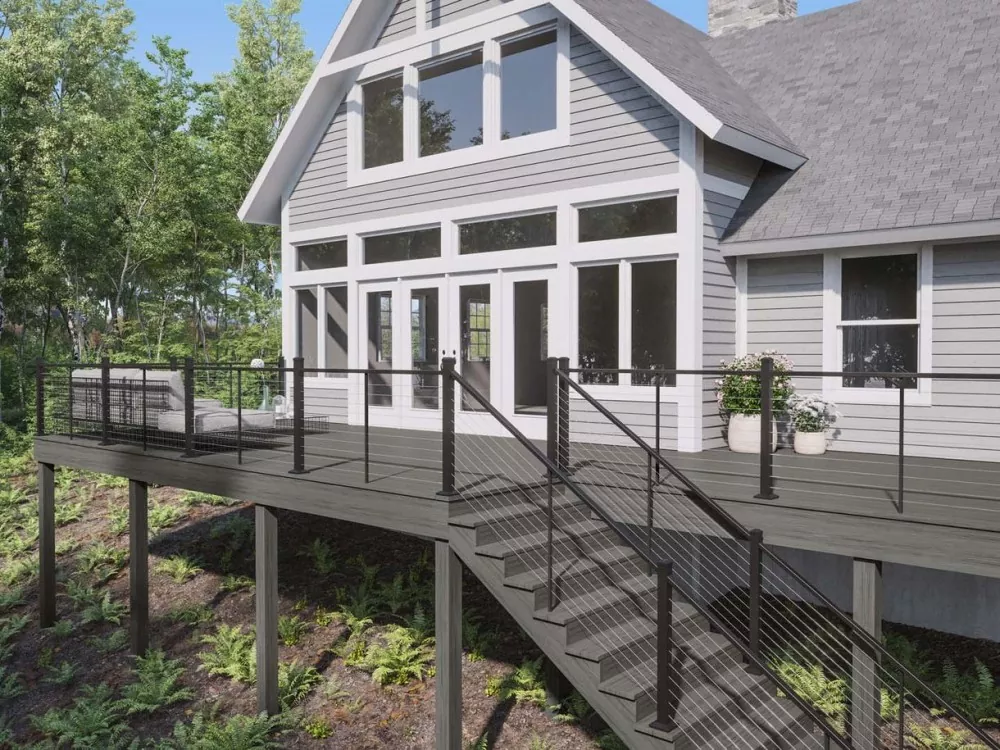

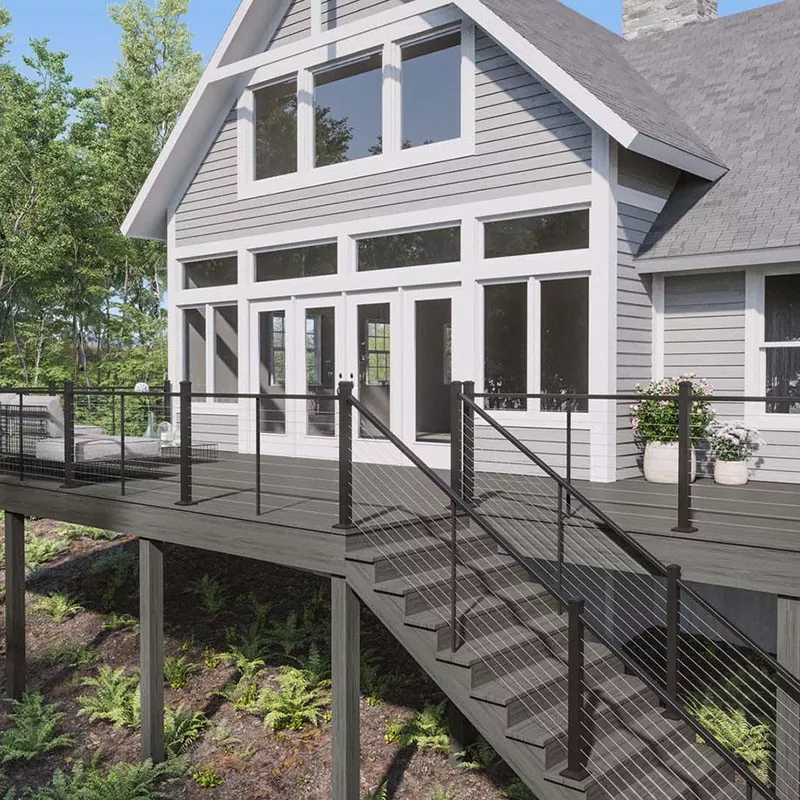

Invändiga bostadstrappor och lofttrappor — Exteriör trätrappor — Kommersiella trappkärnor i betong och stål — Balustrader för hotell- och hotelltrappor — Allmänna trapp- och rampräckssystem — Entresol- och galleritrappanslutningar — Räcken för rulltrappor och rörliga gångvägar

Anpassningsalternativ

Vionta metalltillverkar kabelräckessystem enligt projektspecifika krav. Följande parametrar kan alla specificeras i beställningsstadiet:

OEM- och private-label-program är tillgängliga för importörer och distributörer av byggprodukter. Kontakta riley@viontametal.com med projektritningar eller specifikationer för en skräddarsydd offert.

Installationsöversikt

Installation av kabelräcke på en trappa följer samma ordningsföljd som ett plandäckssystem, med ytterligare hänsyn till trappans lutningsvinkel och kontinuerliga toppskenor.

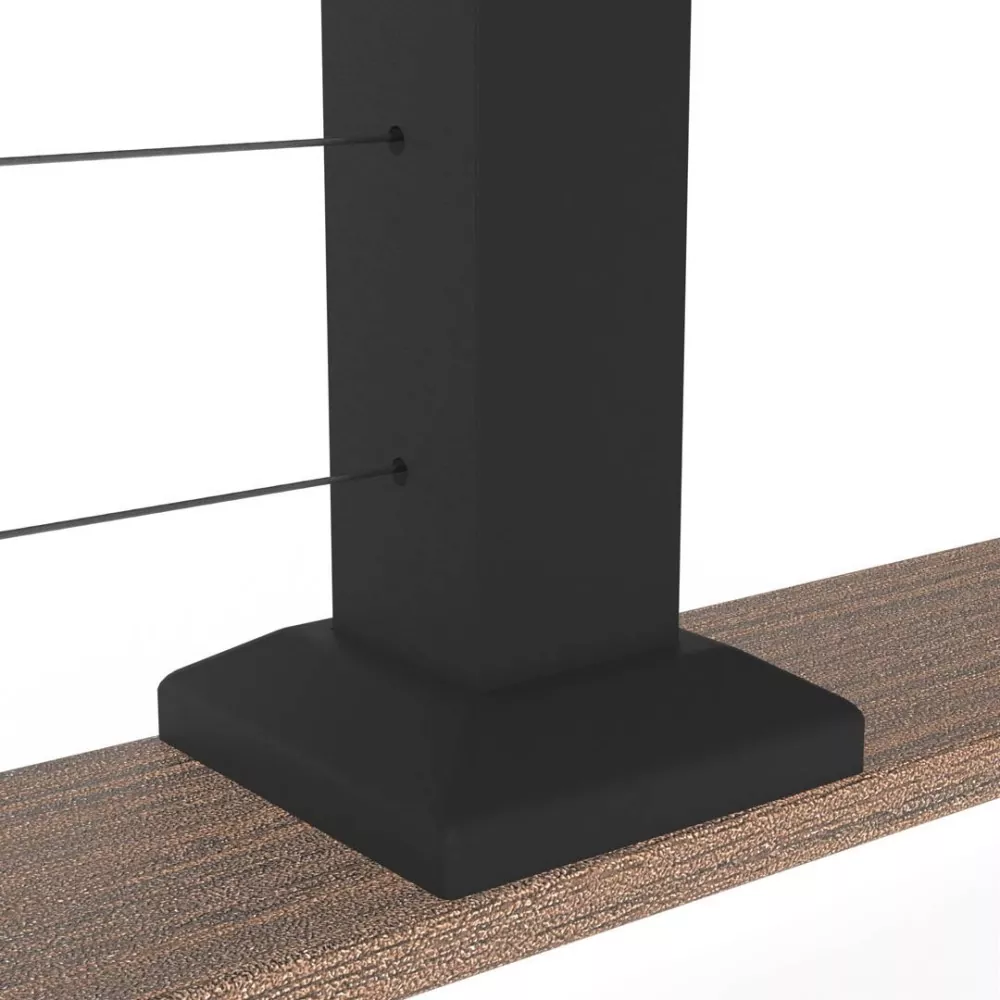

1. Fäst stolpbasplåtarna på trappstången eller underlaget vid specificerade centra. För trappapplikationer är stolparna vanligtvis placerade på ett lod vertikalt, inte vinkelrätt mot räfsan.

2. Ställ stolparna i lod och fäst bottenplattorna. Verifiera inriktningen med en stränglinje från topp till botten.

3. Matningskabeln går genom stolpar och mellanledare. På krattade trappgångar används kabelvinkelbeslag vid övre och nedre stolpar.

4. Applicera spänning på kabeldragningar enligt Viontas spänningsspecifikationsblad. Målspänningen varierar beroende på kabeldiameter och stolpspännvidd.

5. Fixera översta skenan — kontinuerligt från översta avsats till bottennyckel. Väggfästen fäster skenan vid murverk eller timmer vid behov.

6. Kontrollera kabelavstånd, stolplod och alla fästelements vridmoment. Återspänning efter 30 dagar.

Vionta metalltillhandahåller installationsguider i PDF-format, trappspecifika specifikationer för spänning och montering av vridmoment vid varje beställning. För komplexa trappkonfigurationer kan vårt tekniska team tillhandahålla butiksritningar på begäran.

Kvalitetskontroll

Fabriks- och OEM-tjänster

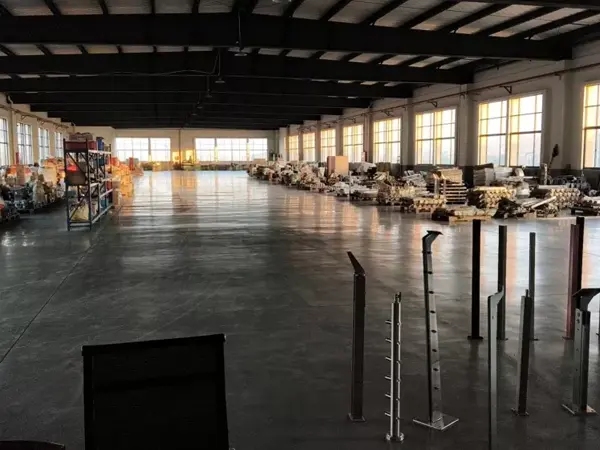

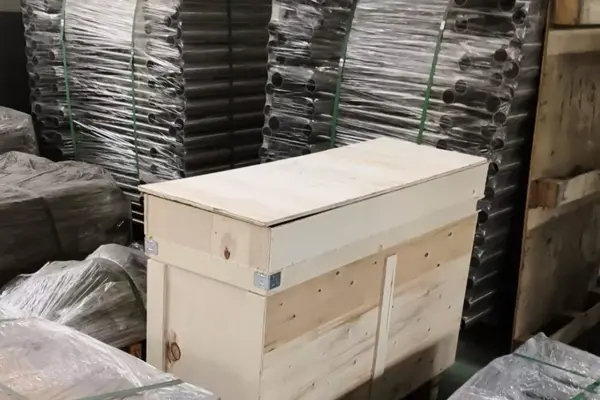

Vionta metalldriver sin egen tillverkningsanläggning i Cixi, Ningbo. Vi hanterar extrudering, skärning, svetsning, polering, kabelmontage och besiktning före leverans internt. OEM- och private-label-program finns tillgängliga – vi kan tillverka kabelledarsystem enligt dina specifikationer, applicera dina varumärkesmärkningar och packa efter dina märkningskrav.

Vi levererar kabelräckessystem till Storbritannien, Tyskland, Nederländerna, Australien, Kanada och USA. Materialprovningscertifikat och tredjepartskontrollstöd finns tillgängliga för projekt som kräver det.

Vanliga frågor

Vad är skillnaden mellan en kabelräcke och en kabelräcke?
En kabelhandledare inkluderar en greppbar toppskena som det primära funktionella elementet - det är den korrekta specifikationen för trappuppgångar där koder kräver en kontinuerlig ledstång. En kabelräcke avser hela skyddssystemet (stolpar plus kabelfyllning) och får inte innehålla en greppbar toppskena. För trappor, specificera kabelhandledare; för däck och balkong, specificera kabelräcke.

Vilka toppprofiler finns tillgängliga?

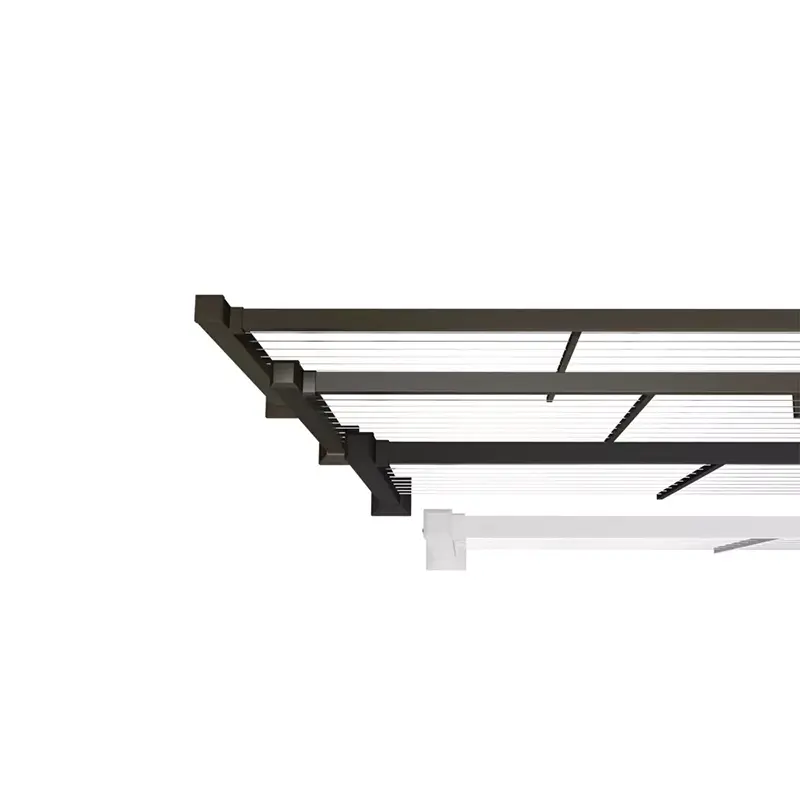

Runt rör i rostfritt stål i Ø 42,4 mm eller Ø 48,3 mm (borstad eller spegelpolerad), och träförsedd kanal med en ungefärlig sektion på 45×65 mm. Alternativen för runda rör faller inom det gripbara diameterintervallet som krävs av IRC, IBC och AS 1428.1.

Kan kabelhandledare användas på vinklade eller spiralformade trappor?
Ja. Hörnstolpar med kabelvinkelbeslag gör att kabeldragningarna kan ändra riktning vid avsatser utan avbrott i fyllningen. Vionta Metal tillverkar system till projektspecifik trappgeometri på begäran.

Vilken kabelkvalitet ska jag ange för utomhusinstallationer?

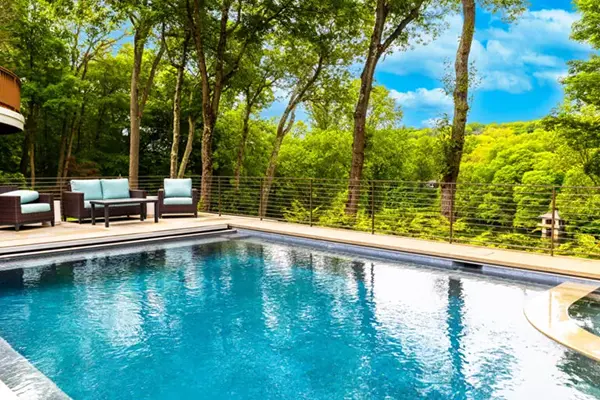

För de flesta utomhusmiljöer är 304-graden tillräcklig. För installationer vid kusten, vid vattnet eller vid poolen, specificera 316 genomgående - kabel, stolpar och alla beslag. Använd samma kvalitet för alla metallkomponenter för att undvika galvanisk korrosion.

Uppfyller kabelhandledare kraven för trapphandledare?
Ja, när den övre skenans diameter är inom det greppbara området (vanligtvis 1,25–2 tum / 32–51 mm för amerikanska koder). Vionta Metal kan tillhandahålla specifikationer och dimensionsdata för att stödja överensstämmelsedokumentation för IRC, IBC, AS 1428.1, BS EN 1991 och NBC.

Vad är ledtiden från Kina?
Standardproduktion och leverans tar 15–25 dagar beroende på ordervolym och anpassning. Ledtider bekräftas vid offertstadiet.
